制热工况下风力机直接驱动复叠式热泵机组的工艺流程见图1。复叠式循环不仅保证了冷凝器较低的排气压力，又保证了制热工况下的高温热水输出（可满足GB 50736—2012《民用建筑供暖通风与空气调节设计规范》第5.3.1条规定的散热器供暖系统的75 ℃供水温度）以及适宜的压缩比（不超过8）。复叠式热泵系统由两个相对独立的循环组成，分别为低温级循环、高温级循环。

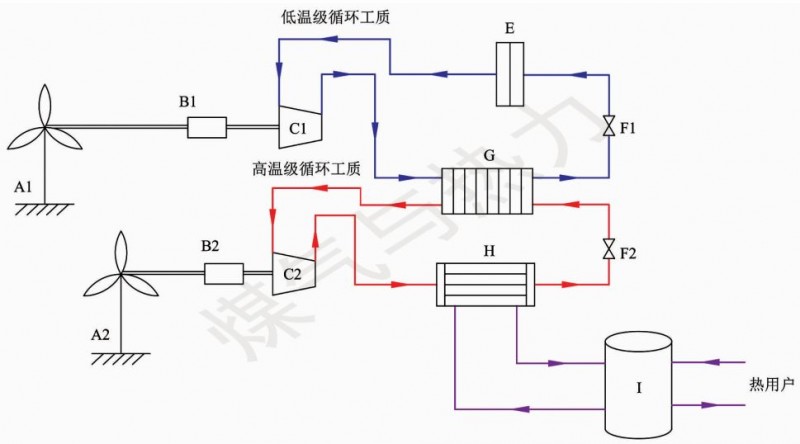

制热工况下风力机直接驱动复叠式热泵机组的工艺流程
A1.风力机1 A2.风力机2 B1.增速箱1 B2.增速箱2 C1.低温级压缩机 C2.高温级压缩 E.蒸发器 F1.低温级节流阀 F2.高温级节流阀 G.蒸发冷凝器 H.冷凝器 I.蓄热水箱
①低温级循环。低温级循环工质在蒸发器从室外空气中吸收热量，由低温低压的气液混合物变为气态，气态低温低压工质进入低温级压缩机，被压缩成高温高压的气态工质。高温高压的气态工质进入蒸发冷凝器放热，被冷凝为高温高压的液态工质。高温高压的液态工质经过低温级节流阀降压，变为低温低压的气液混合物，然后进入蒸发器吸收室外空气的热量，如此完成低温级循环。
②高温级循环。高温级循环工质在蒸发冷凝器中吸收低温级工质释放的热量，由低温低压的气液混合物变为气态工质进入高温级压缩机，被压缩成高温高压气态工质。高温高压气态工质进入冷凝器被冷凝（冷却介质为蓄热水箱中的水）为高温高压饱和液态工质，饱和液态工质通过高温级节流阀节流成低温低压的气态混合工质，然后进入蒸发冷凝器吸收低温级工质释放的热量，如此完成高温级循环。
冷凝器的冷却水来自蓄热水箱中的水，与高温级冷凝器换热升温后的水作为热用户的供热介质。
